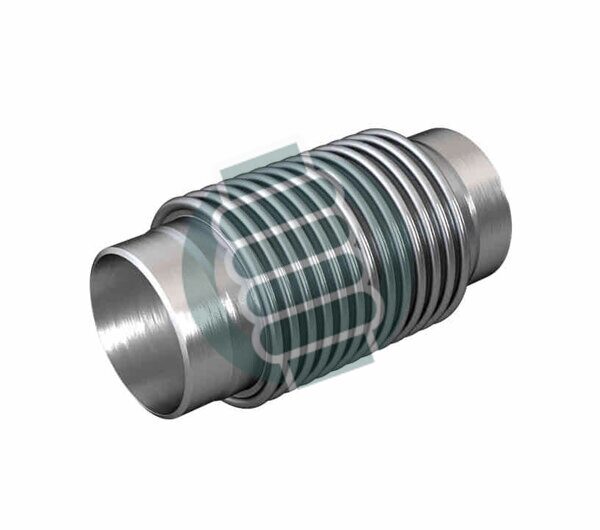

Компенсаторы сильфонные осевые КСО под приварку

Составные части компенсатора

Конструкция стандартного изделия:

• сильфон – гофрированная подвижная деталь. Для повышения механической прочности и устойчивости к коррозии выполняется из нержавеющей коррозионностойкой жаропрочной стали 08Х18Н10Т, 08Х18Н1 и аналогов;

• патрубки под сварку – элементы присоединения к трубопроводу. Для качественной обварки патрубки могут изготавливаться из конструкционной углеродистой стали ст20, 35. Нержавеющей коррозионностойкой жаропрочной 03Х18Н11, 03Х17Н14M3. Стали марок конструкционной низколегированной для сварных конструкций, 09Г2С, 17ГС.

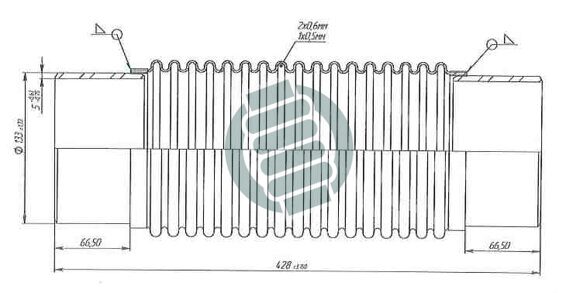

чертёж компенсатор КСО (пример)

КСО под приварку более сложной комплектации дополняются:

• защитным кожухом – предохраняет подвижную обечайку от механических повреждений и служит тепловой защитой компенсатора;

• внутренней гильзой (экраном) сильфона – уменьшает гидравлическое сопротивление и осаждение твердых частиц в процессе транспортировки густой рабочей среды (бытовые, пищевые отходы, мазуты).

Благодаря простоте конструкции и надежности, КСО применяются на магистралях различного назначения. Это могут быть тепловые, водопроводные сети, системы водоотведения и канализации. Охлаждающие и отводящие трубопроводы на объектах атомной промышленности. Газовая сфера, где транспортировка носителя происходит под высоким давлением и в первую очередь необходимо обеспечить герметичность линии.

Изделия устанавливаются на криогенных трубопроводах перекачки рабочей среды с экстремальными температурными значениями. Кроме того, приварные осевые сильфонные компенсаторы широко используются в кораблестроении с разветвленными магистралями подачи технических жидкостей, пара, воды, газа и т.д.


Технические и эксплуатационные характеристики изделия

Компенсатор сильфонный осевой под приварку имеет следующие ТХ:

• условное давление (бар) - от 16 до 25;

• условный диаметр (мм) - от 32 до 1000;

• компенсирующая способность (мм);

• присоединительные патрубки (мм) – толщина стенок патрубков, внешний диаметр патрубков;

• материал изготовления патрубков.

Компенсатор функционирует по принципу возмещения изменения длины трубопровода посредством деформации подвижного сильфона. При этом возникают механические нагрузки на стальные витки сильфона, тем самым деталь либо сжимается, либо удлиняется. Как правило, работа компенсаторов циклична, поэтому имеет место такой показатель, как ресурс – гарантированное число рабочих циклов N. Ресурс компенсаторов ограничен.

В паспорте на изделие указывается жесткость (кН килоньютон) – сила, необходимая для возмещения изменения длины трубопровода.

Преимущества компенсаторов

Широкий круг задач, успешно решаемых осевыми сильфонными компенсаторами КСО под приварку, обусловлен особенностями изделия, а именно:

• Конструкция проста, устройство не требует ремонта и при этом сохраняет заявленные эксплуатационные показатели на протяжении всего срока службы. Который может быть более 20 лет.

• Компенсатор одинаково надежно функционирует в трубопроводах различного назначения, в сложных климатических и температурных условиях.

• Легкость монтажа. Для соединения осевого компенсатора проводятся простые сварочные работы.

Стандартные типоразмеры сильфонного осевого компенсатора

Компенсатор КСО Ру 25
